フランジの目的

フランジはパイプとパイプを接続する部品であり、パイプの端部間の接続に使用されます。また、減速機フランジなど、2 つの機器を接続するための機器の入口と出口のフランジにも使用されます。

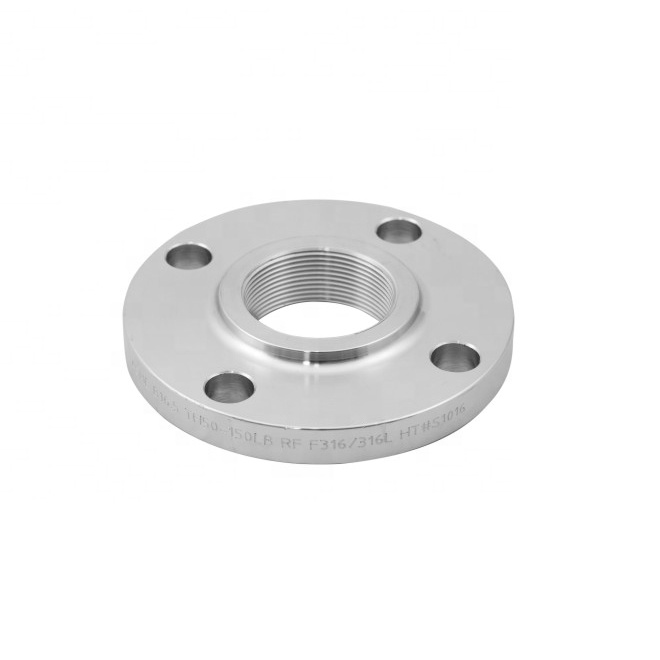

フランジ接続またはフランジジョイントは、フランジ、ガスケット、ボルトが組み合わされたシール構造のセットとして互いに接続される取り外し可能な接続を指します。管フランジとはパイプライン設備の配管に使用されるフランジを指し、機器に使用されるフランジは機器の入口および出口フランジを指します。フランジには穴があり、ボルトで 2 つのフランジがしっかりと接続されます。フランジはガスケットでシールされています。フランジはねじ接続（ネジ接続）フランジ、溶接フランジ、クリップフランジに分かれます。フランジはペアで使用され、ワイヤ フランジは低圧パイプラインに使用でき、溶接フランジは 4 キログラムを超える圧力に使用できます。 2 つのフランジの間にガスケットを追加し、ボルトで固定します。圧力フランジが異なれば厚さも異なり、使用するボルトも異なります。ポンプとバルブがパイプラインに接続される場合、これらの機器の部品も対応するフランジ形状に作られます。これはフランジ接続とも呼ばれます。

換気ダクトの接続部のように、2つの平面の外周をボルトで締結して同時に閉じる接続部分を一般に「フランジ」と呼びます。このような部分を「フランジ部品」と呼ぶこともあります。しかし、この接続はフランジとウォーターポンプの接続など、機器の一部にすぎず、ウォーターポンプを「フランジ部品」と呼ぶのは簡単ではありません。バルブなどの小さいものを「フランジ部品」と呼ぶこともあります。

減速機フランジは、モータと減速機の接続や、減速機と他の機器との接続に使用されます。
